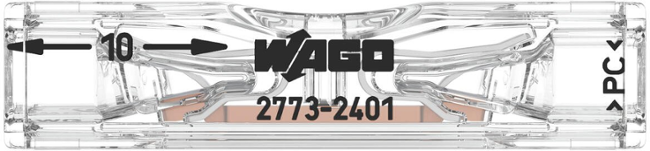

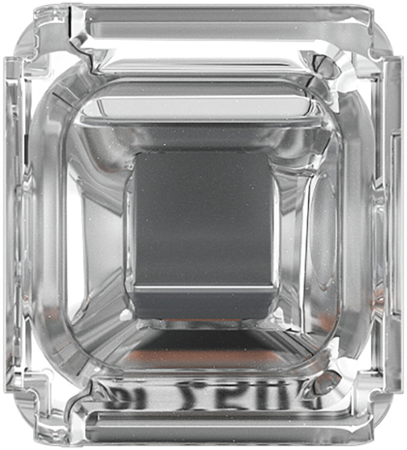

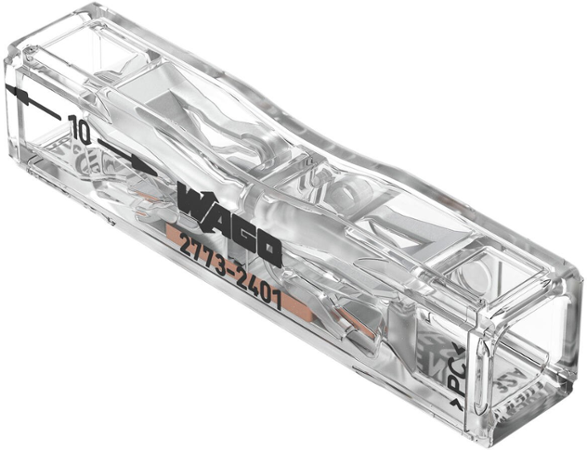

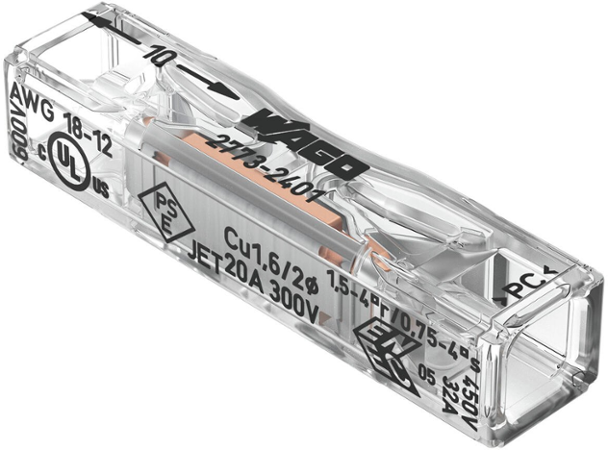

PUSH WIRE® průchozí instalační svorka WAGO 2273-2401
Bezproblémové elektrické instalace jsou zaručeny s konektory push wire® inline (číslo položky 2773-2401). Tato řada konektorů PUSH WIRE® zajišťuje bezpečné a rychlé připojení v povrchově i zapuštěně montovaných rozvodných krabicích v jakékoli budově, bez ohledu na složitost instalace. Vodiče by měly být připojeny k konektoru push wire® inline pouze tehdy, pokud je délka jejich odizolování mezi 10 a 11 mm. Náš konektor je dimenzován na 450 V a je navržen pro použití s jmenovitým proudem až 32 A. Je proto vhodný pro aplikace s vysokým zatížením. Tento produkt je vybaven vodičovými svorkami a využívá technologii PUSH WIRE®. Naše připojení PUSH WIRE® je rychlá a snadná metoda pro připojení pevných vodičů. Rozměry jsou (6,15 x 6,8 x 29,5) mm (šířka x výška x hloubka). V závislosti na typu vodiče je konektor push wire® inline určen pro průřezy vodičů od 0,75 mm² do 4 mm².
- PUSH WIRE® průchozí instalační svorka
- PRO PLNÉ A VÍCEDRÁTOVÉ VODIČE
- Max. 4 mm²
- 2 vodiče
- Barva pouzdra transparentní
- Transparentní kryt
- Okolní teplota: max. 85 °C (T85)
- 4,00 mm²
- Transparentní
Připojení
- Připojovací technika TLAČNÝ DRÁT ®
- Způsob ovládání Přímé zasunutí
- Plný vodič 0,75 … 4 mm² / 18 … 12 AWG
- Vícedrátový vodič 1,5 … 4 mm²
- Jemně laněný vodič; s izolovanou dutinkou 0,75 … 1,5 mm² / 18 … 16 AWG
- Jemně laněný vodič; s neizolovanou dutinkou 1 … 1,5 mm² / 16 AWG
- Průměr vodiče 1,6 … 2 mm / 18 … 12 AWG
- Délka odizolování 10 … 11 mm / 0.39 … 0.43 palců
- Směr zapojení Boční zapojení

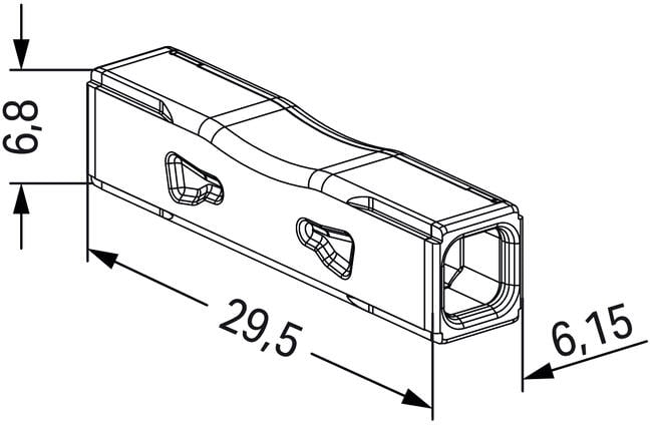

Fyzické údaje
- Šířka 6,15 mm / 0.242 palců
- Výška 6,8 mm / 0.268 palců
- Hloubka 29,5 mm / 1.161 palců
Údaje o materiálu
- Upozornění (údaje o materiálu)
- Zde najdete informace o specifikaci materiálu
- Barva Transparentní
- Barva krytu Transparentní
- Materiálová skupina IIIa
- Izolační materiál Polykarbonát (PC)
- Třída hořlavosti podle UL94 V2
- Materiál svěracích pružin Chromniklová pružinová ocel (CrNi)
- Materiál kontaktů Elektrolytická měď (ECu)
- Povrch kontaktů Cín
- Požární zatížení 0,038 MJ
- Hmotnost izolačního materiálu 0,8 g
- Hmotnost 1,4 g
