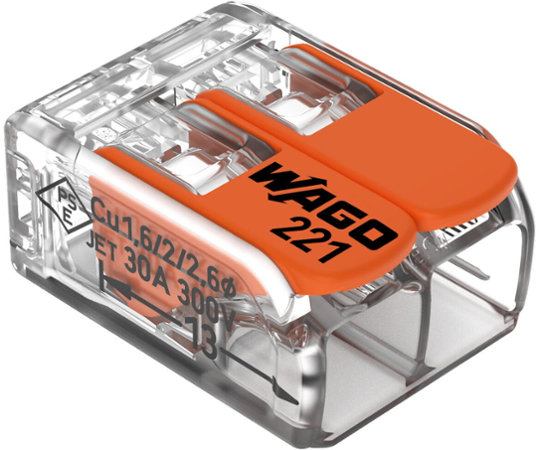

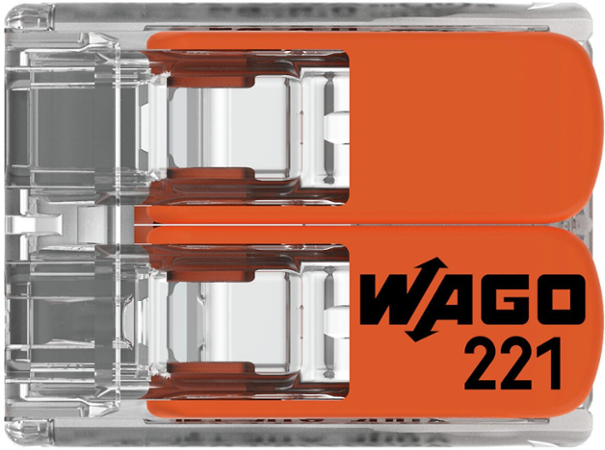

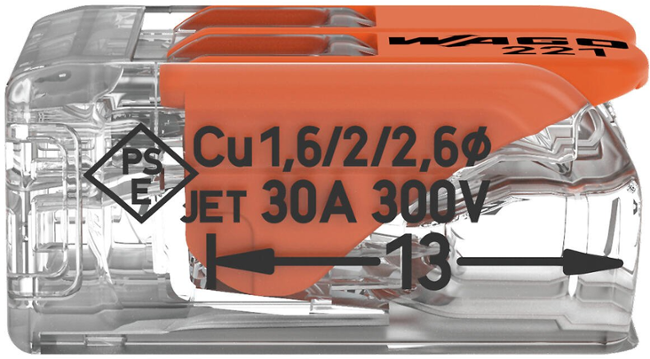

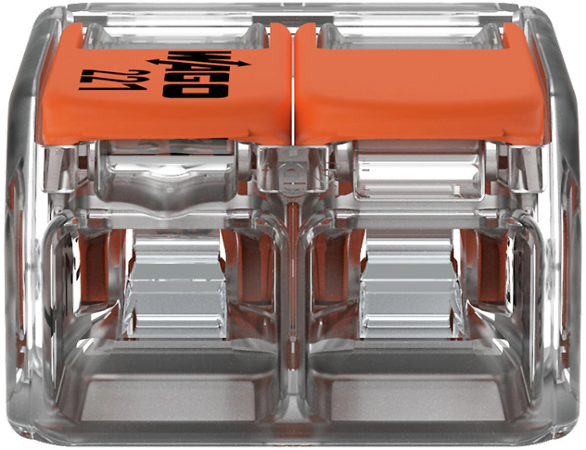

Páčková spojovací svorka WAGO 221-612

Spojovací konektor s páčkami (číslo položky 221-612) zjednodušuje elektroinstalaci. Od zapojení interkomových systémů až po elektrické trouby – spojování různých typů vodičů je s praktickým spojovacím konektorem WAGO řady 221 rychlé a snadné. Při připojování vodičů ke spojovacímu konektoru s páčkami musí být délka odizolování mezi 12 a 14 mm. Jmenovitý proud a napětí jsou důležitými parametry při výběru spojovacího konektoru, protože určují, jak lze produkt použít. Tento produkt má jmenovité napětí 450 V a jmenovitý proud 41 A, takže je vhodný pro aplikace s vysokým zatížením. Díky vodičovým svorkám a technologii CAGE CLAMP® tento konektor předčí konkurenci. Naše osvědčené univerzální připojení známé jako CAGE CLAMP® je průmyslovým standardem pro spojovací techniku ​​a elektrické propojení. Rozměry: (16 x 10,1 x 21,1) mm (šířka x výška x hloubka). V závislosti na typu vodiče je spojovací konektor s páčkami určen pro průřezy vodičů od 0,5 mm² do 6 mm².

Konektor WAGO řady 221 s páčkami zaujme svým inovativním designem pro různé průřezy vodičů. Proto má konektor WAGO s páčkou jedinečnou ochrannou známku v oblasti technologií elektrického propojení. Ploché páčky, které bezproblémově zapadají do základny konektoru 221, se v zavřeném stavu chovají jako odlitek a lze je úhledně umístit do jakéhokoli krytu bez rušivých hran. Díky širokému designu každé páčky lze všechny bez problémů ovládat bez použití nářadí pro pohodlné zakončení vodičů. Průhledné pouzdro prezentuje robustní technologii a umožňuje okamžitou vizuální kontrolu správného kontaktu plných, slaněných i jemně slaněných vodičů. Konstrukce pák, připomínající klávesy klavíru, dokonale kombinuje funkční a estetickou technologii připojení „Made by WAGO“. Tento produkt je určen pro specifické aplikace v prostředí s nebezpečím výbuchu (viz technický list produktu).

Páčková spojovací svorka

• Pro všechny druhy vodičů
• Max. 6 mm²
• 2 vodiče
• Barva pouzdra transparentní
• Okolní teplota: max. 85 °C (T85)
• 6,00 mm²
• Transparentní

Připojení

• Připojovací technika KLECOVÁ SVORKA ®
• Způsob ovládání Páčka
• Materiály připojitelných vodičů Měď
• Jmenovitý průřez 6 mm² / 10 AWG
• Plný vodič 0,5 … 6 mm² / 20 … 10 AWG
• Vícedrátový vodič 0,5 … 6 mm² / 20 … 10 AWG
• Jemně laněný vodič 0,5 … 6 mm² / 20 … 10 AWG
• Délka odizolování 12 … 14 mm / 0.47 … 0.55 palců
• Směr zapojení Boční zapojení

Fyzické údaje

• Šířka 16 mm / 0.63 palců
• Výška 10,1 mm / 0.398 palců
• Hloubka 21,1 mm / 0.831 palců

Údaje o materiálu

• Upozornění (údaje o materiálu)
• Zde najdete informace o specifikaci materiálu
• Barva Transparentní
• Barva krytu Transparentní
• Materiálová skupina IIIa
• Izolační materiál Polykarbonát (PC)
• Třída hořlavosti podle UL94 V2
• Požární zatížení 0,064 MJ
• Barva akčního členu Oranžová
• Hmotnost 3 gramy
