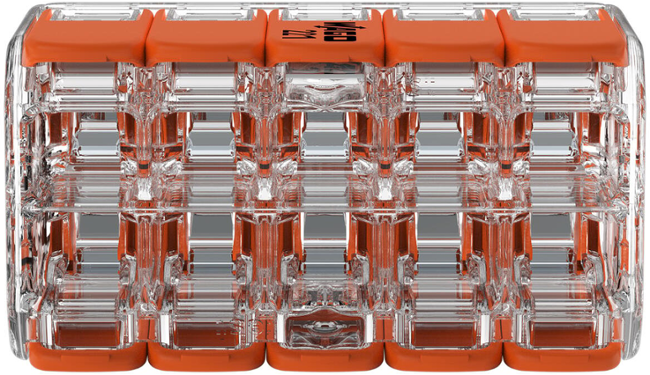

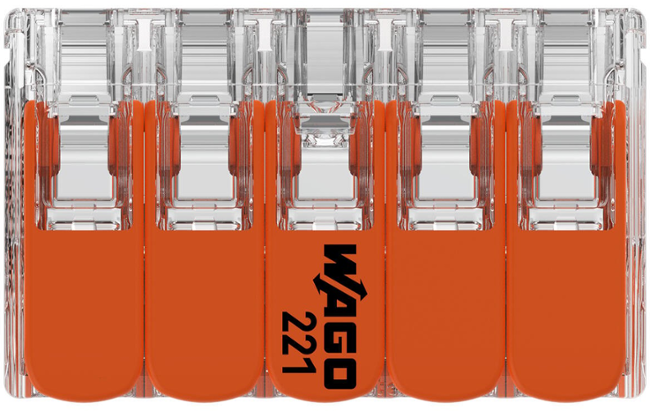

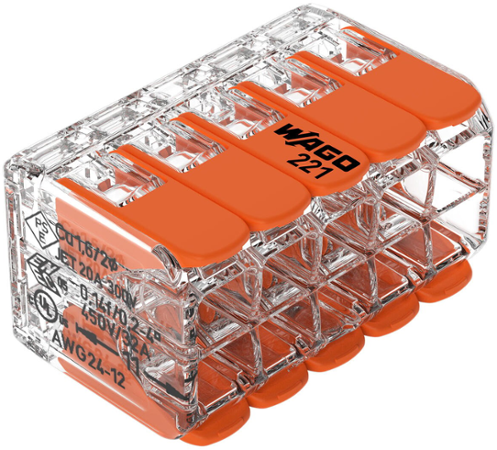

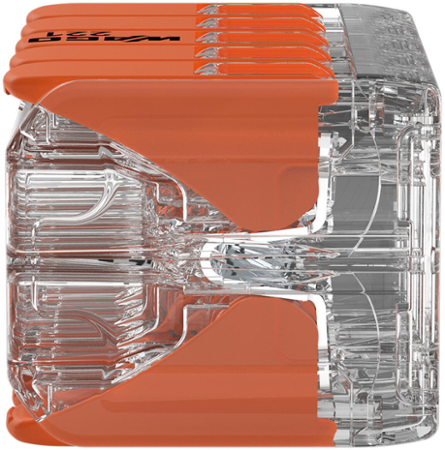

Páčková spojovací svorka WAGO 221-420

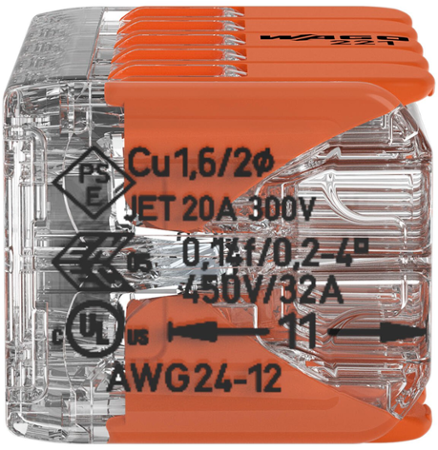

Užívejte si snadnou elektroinstalaci s pákovými spojkami (číslo položky 221-420). Od zapojení interkomových systémů až po instalaci elektrických trub je připojení různých typů vodičů rychlé a bezproblémové s kompaktními pákovými spojkami WAGO řady 221, které vám umožní rychle a bezpečně připojit různé typy vodičů. Při připojování vodičů ke pákovým spojkám se ujistěte, že délka odizolování je 11 mm. Naše pákové spojky jsou dimenzovány na 450 V a jsou navrženy pro použití s ​​jmenovitým proudem až 32 A. Je proto vhodné pro aplikace s vysokým zatížením. Tento produkt je vybaven vodičovými svorkami a využívá technologii CAGE CLAMP®. Naše osvědčené univerzální připojení známé jako CAGE CLAMP® je průmyslovým standardem pro připojovací techniku ​​a elektrická propojení. Rozměry: (29,8 x 15,8 x 18,3) mm (šířka x výška x hloubka). Pákové spojky jsou vhodné pro průřezy vodičů od 0,2 mm² do 4 mm².

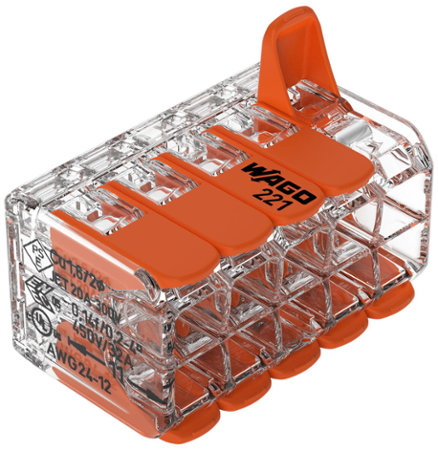

Konektor WAGO řady 221 s páčkami zaujme svým inovativním designem pro různé průřezy vodičů. Proto má konektor WAGO s páčkou jedinečnou ochrannou známku v oblasti technologií elektrického propojení. Ploché páčky, které bezproblémově zapadají do základny konektoru 221, se v zavřeném stavu chovají jako odlitek a lze je úhledně umístit do jakéhokoli krytu bez rušivých hran. Díky širokému designu každé páčky lze všechny bez problémů ovládat bez použití nářadí pro pohodlné zakončení vodičů. Průhledné pouzdro prezentuje robustní technologii a umožňuje okamžitou vizuální kontrolu správného kontaktu plných, slaněných i jemně slaněných vodičů. Konstrukce pák, připomínající klávesy klavíru, dokonale kombinuje funkční a estetickou technologii připojení „Made by WAGO“. Tento produkt je určen pro specifické aplikace v prostředí s nebezpečím výbuchu (viz technický list produktu).

• Páčková spojovací svorka
• Pro všechny druhy vodičů
• Max. 4 mm²
• 10vodič.
• Barva pouzdra transparentní
• Okolní teplota: max. 85 °C (T85)
• 4,00 mm²
• Transparentní

Připojení

• Připojovací technika KLECOVÁ SVORKA ®
• Způsob ovládání Páčka
• Materiály připojitelných vodičů Měď
• Jmenovitý průřez 4 mm² / 12 AWG
• Plný vodič 0,2 … 4 mm² / 24 … 12 AWG
• Vícedrátový vodič 0,2 … 4 mm² / 24 … 12 AWG
• Jemně laněný vodič 0,14 … 4 mm² / 24 … 12 AWG
• Délka odizolování 11 mm / 0.43 palců
• Směr zapojení Boční zapojení

Fyzické údaje

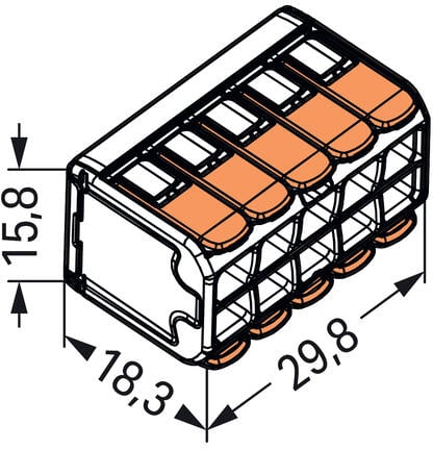

• Šířka 29,8 mm / 1.173 palců
• Výška 15,8 mm / 0.62 palců
• Hloubka 18,3 mm / 0.72 palců

Údaje o materiálu

• Upozornění (údaje o materiálu)
• Zde najdete informace o specifikaci materiálu
• Barva Transparentní
• Barva krytu Transparentní
• Materiálová skupina IIIa
• Izolační materiál Polykarbonát (PC)
• Třída hořlavosti podle UL94 V2
• Požární zatížení 0,132 MJ
• Barva akčního členu Oranžová
• Hmotnost 7 g
