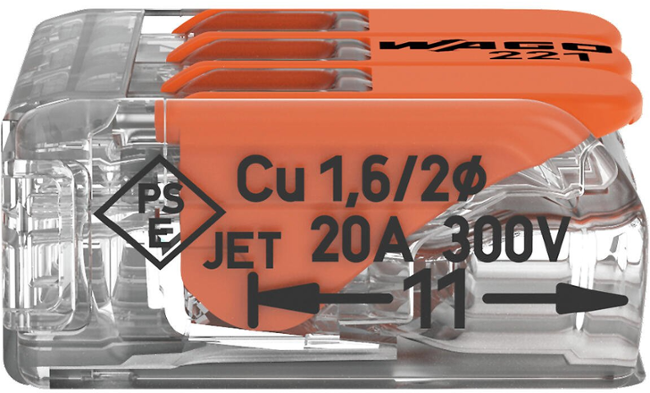

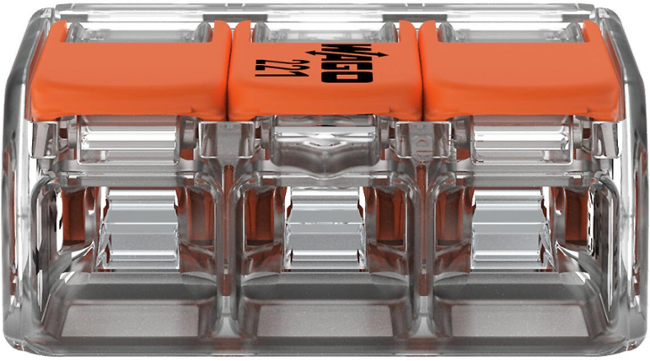

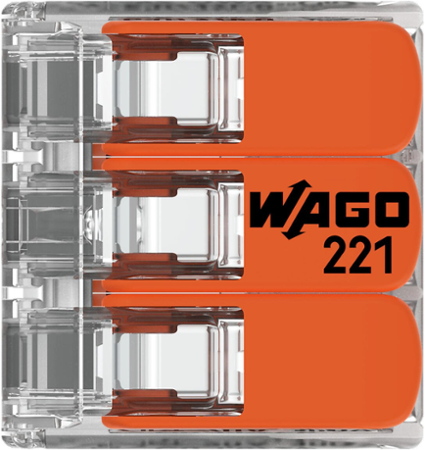

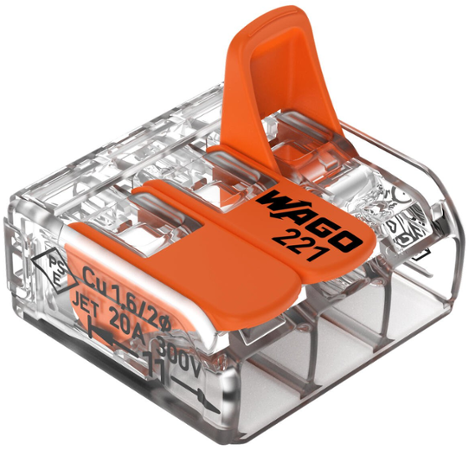

Páčková spojovací svorka WAGO 221-413

Spojovací konektor s páčkami (číslo položky 221-413) je navržen pro bezproblémové elektrické instalace. Od zapojení interkomových systémů až po instalaci elektrických trub je připojení různých typů vodičů rychlé a jednoduché s kompaktním spojovacím konektorem WAGO řady 221, který vám umožňuje rychle a bezpečně připojit různé typy vodičů. Při připojování vodičů ke spojovacímu konektoru s páčkami se ujistěte, že délka odizolování je 11 mm. Tento spojovací konektor má jmenovité napětí 450 V a zvládne proudy až 32 A, takže je ideální pro aplikace s vysokým zatížením. Tento produkt je vybaven vodičovými svorkami a využívá technologii CAGE CLAMP®. Naše vysoce hodnocené a bezúdržbové připojení CAGE CLAMP® usnadňuje připojení všech typů vodičů bez nutnosti jejich přípravy. Například není nutné krimpovat koncovky vodičů. Rozměry jsou (18,8 x 8,4 x 18,6) mm (šířka x výška x hloubka). V závislosti na typu vodiče je spojovací konektor s pákami určen pro průřezy vodičů od 0,2 mm² do 4 mm².

Konektor WAGO řady 221 s páčkami zaujme svým inovativním designem pro různé průřezy vodičů. Proto má konektor WAGO s páčkou jedinečnou ochrannou známku v oblasti technologií elektrického propojení. Ploché páčky, které bezproblémově zapadají do základny konektoru 221, se v zavřeném stavu chovají jako odlitek a lze je úhledně umístit do jakéhokoli krytu bez rušivých hran. Díky širokému designu každé páčky lze všechny bez problémů ovládat bez použití nářadí pro pohodlné zakončení vodičů. Průhledné pouzdro prezentuje robustní technologii a umožňuje okamžitou vizuální kontrolu správného kontaktu plných, slaněných i jemně slaněných vodičů. Konstrukce pák, připomínající klávesy klavíru, dokonale kombinuje funkční a estetickou technologii připojení „Made by WAGO“. Tento produkt je určen pro specifické aplikace v prostředí s nebezpečím výbuchu (viz technický list produktu).

Páčková spojovací svorka

• Pro všechny druhy vodičů
• Max. 4 mm²
• 3vodič.
• Barva pouzdra transparentní
• Okolní teplota: max. 85 °C (T85)
• 4,00 mm²
• Transparentní

Připojení

• Připojovací technika KLECOVÁ SVORKA ®
• Způsob ovládání Páčka
• Materiály připojitelných vodičů Měď
• Jmenovitý průřez 4 mm² / 12 AWG
• Plný vodič 0,2 … 4 mm² / 24 … 12 AWG
• Vícedrátový vodič 0,2 … 4 mm² / 24 … 12 AWG
• Jemně laněný vodič 0,14 … 4 mm² / 24 … 12 AWG
• Délka odizolování 11 mm / 0.43 palců
• Směr zapojení Boční zapojení

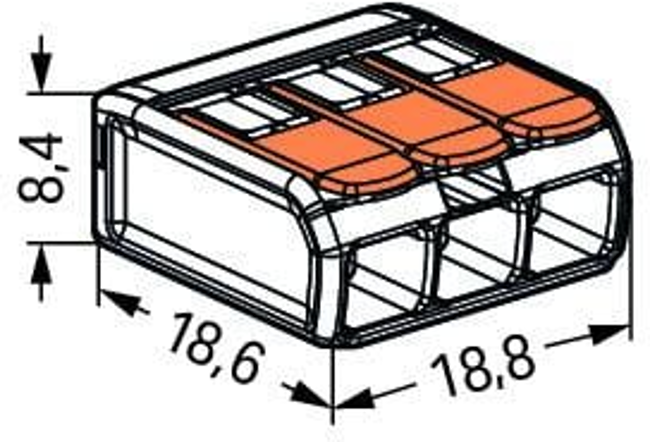

Fyzické údaje

• Šířka 18,8 mm / 0.74 palců
• Výška 8,4 mm / 0.331 palců
• Hloubka 18,6 mm / 0.732 palců

Údaje o materiálu

• Upozornění (údaje o materiálu)
• Zde najdete informace o specifikaci materiálu
• Barva Transparentní
• Materiálová skupina IIIa
• Izolační materiál Polykarbonát (PC)
• Třída hořlavosti podle UL94 V2
• Požární zatížení 0,064 MJ
• Barva akčního členu Oranžová
• Hmotnost 2,5 g
