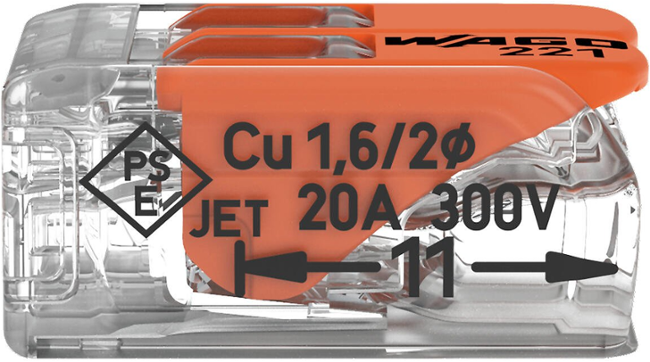

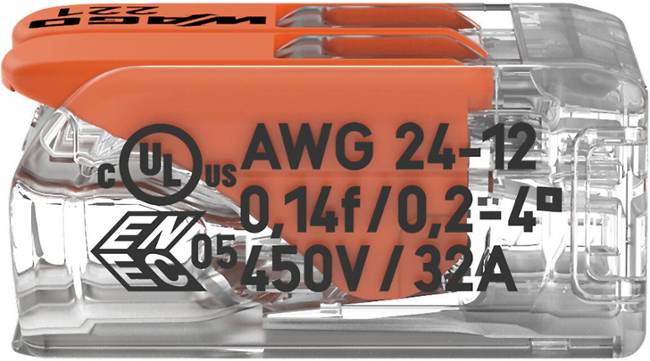

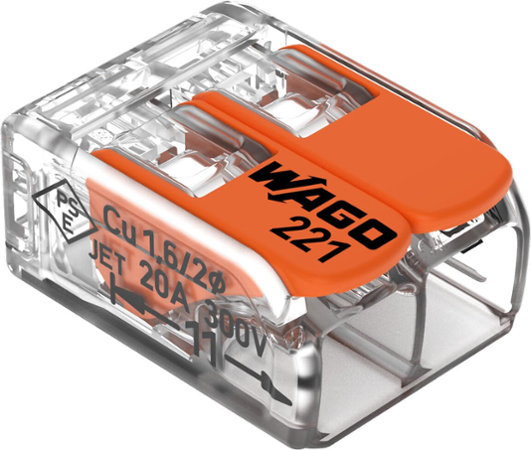

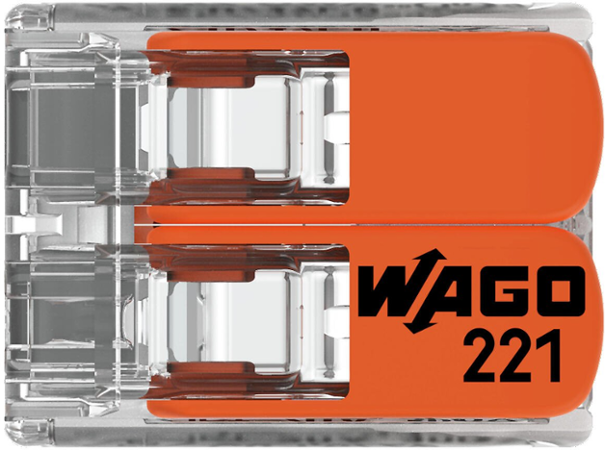

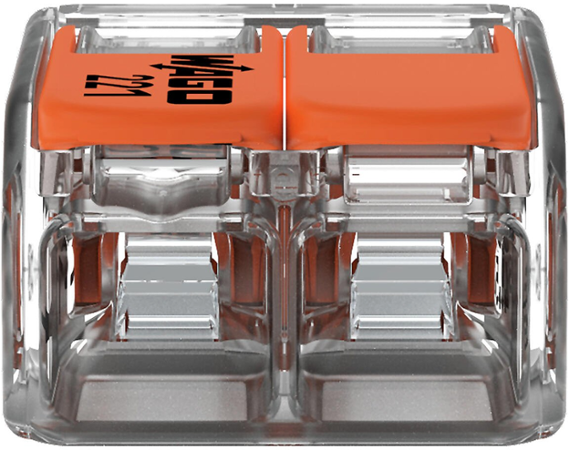

Páčková spojovací svorka WAGO 221-412

Spojovací konektor s páčkami (číslo položky 221-412) je navržen pro bezproblémové elektrické instalace. Od zapojení interkomových systémů až po instalaci elektrických trub je spojování různých typů vodičů rychlé a bezproblémové s kompaktním spojovacím konektorem WAGO řady 221, který umožňuje rychlé a bezpečné připojení různých typů vodičů. Při připojování vodičů ke spojovacímu konektoru s páčkami se ujistěte, že délka odizolování je 11 mm. Jmenovitý proud a napětí jsou klíčovými faktory, které je třeba při výběru spojovacího konektoru zvážit, protože určují vhodnost produktu pro různé aplikace. Tento produkt má jmenovité napětí 450 V a jmenovitý proud 32 A, takže je vhodný pro aplikace s vysokým zatížením. Díky vodičovým svorkám a technologii CAGE CLAMP® tento produkt překonává konkurenci. Naše důvěryhodné univerzální připojení známé jako CAGE CLAMP® je průmyslovým standardem, pokud jde o technologii připojení a elektrické propojení. Rozměry jsou (13,1 x 8,3 x 18,6) mm (šířka x výška x hloubka). Spojovací konektor s páčkami je vhodný pro průřezy vodičů od 0,2 mm² do 4 mm².

Konektor WAGO řady 221 s páčkami zaujme svým inovativním designem pro různé průřezy vodičů. Proto má konektor WAGO s páčkou jedinečnou ochrannou známku v oblasti technologií elektrického propojení. Ploché páčky, které bezproblémově zapadají do základny konektoru 221, se v zavřeném stavu chovají jako odlitek a lze je úhledně umístit do jakéhokoli krytu bez rušivých hran. Díky širokému designu každé páčky lze všechny bez problémů ovládat bez použití nářadí pro pohodlné zakončení vodičů. Průhledné pouzdro prezentuje robustní technologii a umožňuje okamžitou vizuální kontrolu správného kontaktu plných, slaněných i jemně slaněných vodičů. Konstrukce pák, připomínající klávesy klavíru, dokonale kombinuje funkční a estetickou technologii připojení „Made by WAGO“. Tento produkt je určen pro specifické aplikace v prostředí s nebezpečím výbuchu (viz technický list produktu).

Páčková spojovací svorka

• Pro všechny druhy vodičů
• Max. 4 mm²
• 2 vodiče
• Barva pouzdra transparentní
• Okolní teplota: max. 85 °C (T85)
• 4,00 mm²
• Transparentní

Připojení

• Připojovací technika KLECOVÁ SVORKA ®
• Způsob ovládání Páčka
• Materiály připojitelných vodičů Měď
• Jmenovitý průřez 4 mm² / 12 AWG
• Plný vodič 0,2 … 4 mm² / 24 … 12 AWG
• Vícedrátový vodič 0,2 … 4 mm² / 24 … 12 AWG
• Jemně laněný vodič 0,14 … 4 mm² / 24 … 12 AWG
• Délka odizolování 11 mm / 0.43 palců
• Směr zapojení Boční zapojení

Fyzické údaje

• Šířka 13,1 mm / 0.516 palců
• Výška 8,3 mm / 0.327 palců
• Hloubka 18,6 mm / 0.732 palců

Údaje o materiálu

• Upozornění (údaje o materiálu)
• Zde najdete informace o specifikaci materiálu
• Barva Transparentní
• Materiálová skupina IIIa
• Izolační materiál Polykarbonát (PC)
• Třída hořlavosti podle UL94 V2
• Požární zatížení 0,049 MJ
• Barva akčního členu Oranžová
• Hmotnost 1,7 g
